Низковольтное комплектное устройство - это устройство, которое предназначено для приема и распределения электрической энергии трехфазного переменного тока.

Кроме защиты потребителей от токов короткого замыкания и перегрузок, Устройство обеспечивает автоматическое переключение потребителей на питание от дизель-генератора при пропадании напряжения на сетевом вводе, включающее в себя:

  • Автоматический запуск резервной дизель-генераторной установки.
  • Переключение потребителей после прогрева генератора, при стабилизации напряжения подаваемого генератором.
  • Автоматический переход на питание от сети при восстановлении основного источника питания.

Выпускаемые низковольтные коммутационные устройства (НКУ) . 400В до 2000А

наименование

Габариты
ШхГхВ

Оборудование на НКУ

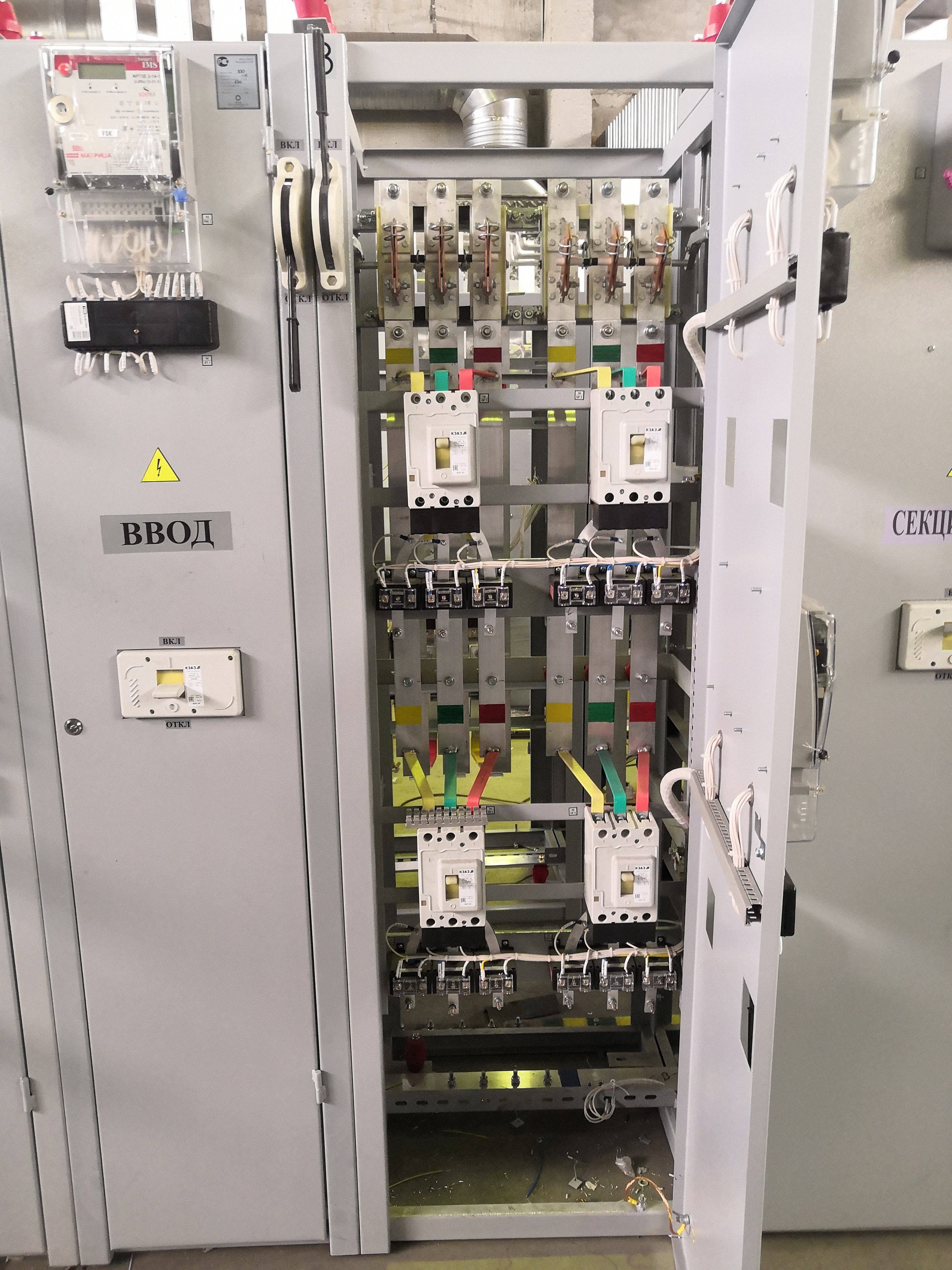

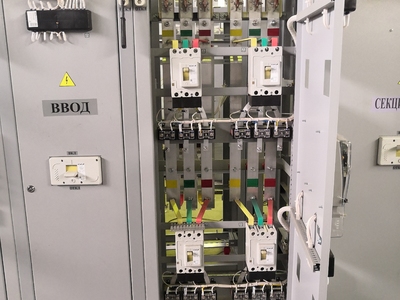

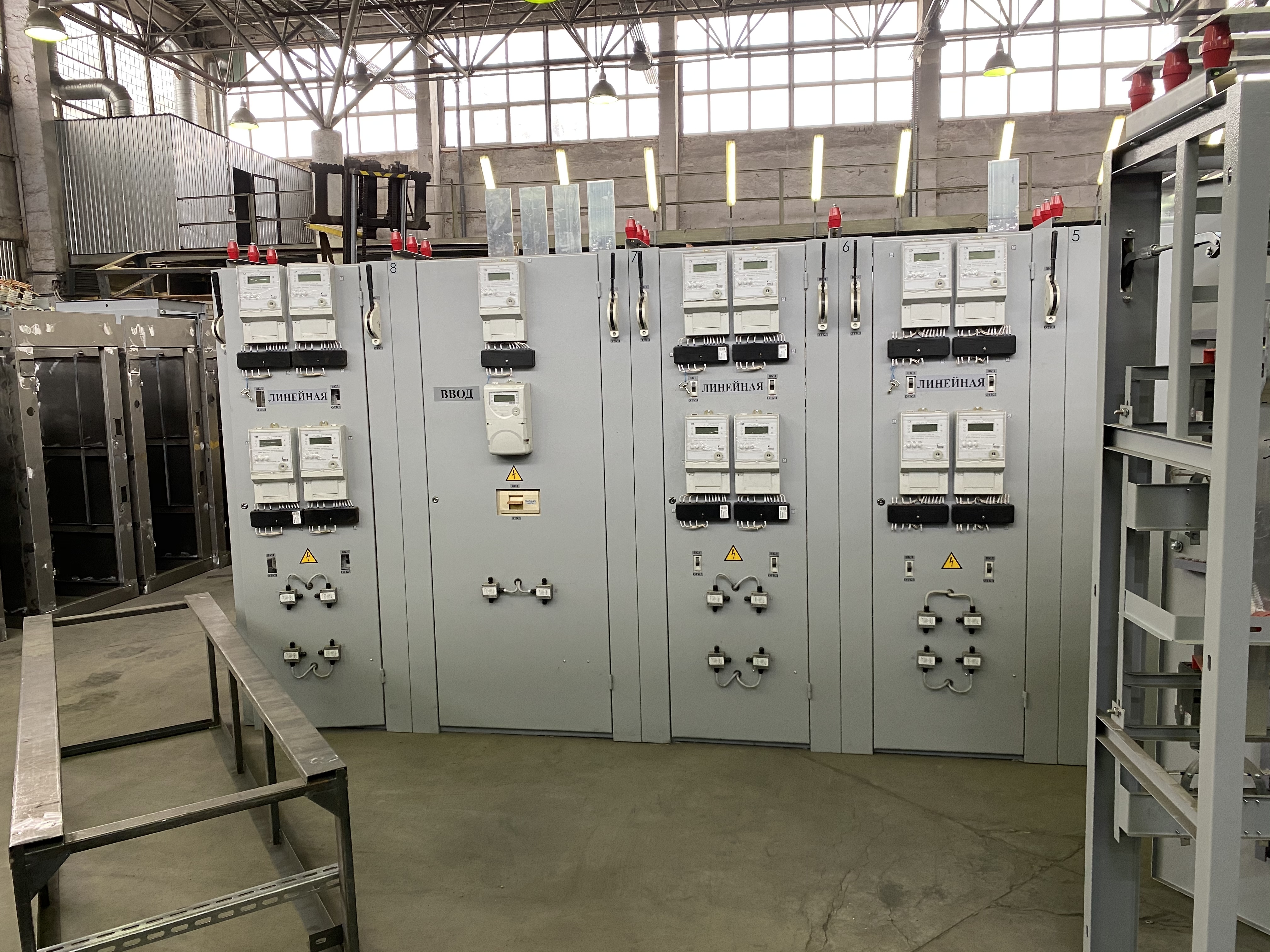

Панели ЩО-70

вводные



секционные



линейные(4 или 6 фидеров)





600х600х2200

650х600х2200

650х600х2200(2600)





Разъединители РЕ19 630-2000А

автоматические выключатели(по заказу)

измерительный комплекс с приборами контроля на вводе,счетчиками на вводе и отход.фидерах

АВР





Шкаф распределительный типа ПР8503

напольные с подставкой

навесные с проушинами

1000х400х1300

габариты могут меняться по заказу

Разъединители ВР32  100-400А

автоматические выключатели(по заказу)

измерительный комплекс: счетчики на отходящих фидерах

Шкаф собственных нужд типа ШСН

на 1 ввод

на 2 ввода

800х400х800

Автоматические выключатели:

40,63,100 А(по заказу)

трансформатор тина ОСМ(220-12,24,36,42 В)

приборы сигнализации

магнитные пускатели

переключатели управления

автоматические выключатели на фидерах аварийного освещения,цепях управления защитами  и др.

АВР.

Шкаф управления освещением типа ШУО

IP54-для улицы

IP31-для помещения и под навесом.

c измерительным комплексом.

600-800х200 х400-800

Автоматические выключатели 40-250А

(по заказу)

фотореле

магнитные пускатели

реле времени

Шкаф первого включения типа ШПВ

для первого включения вакуумных выключателей BB/TEL

600х400х800

Аккумуляторы

преобразователь напряжения

источник бесперебойного питагия

автоматический выключатель

реле времени
