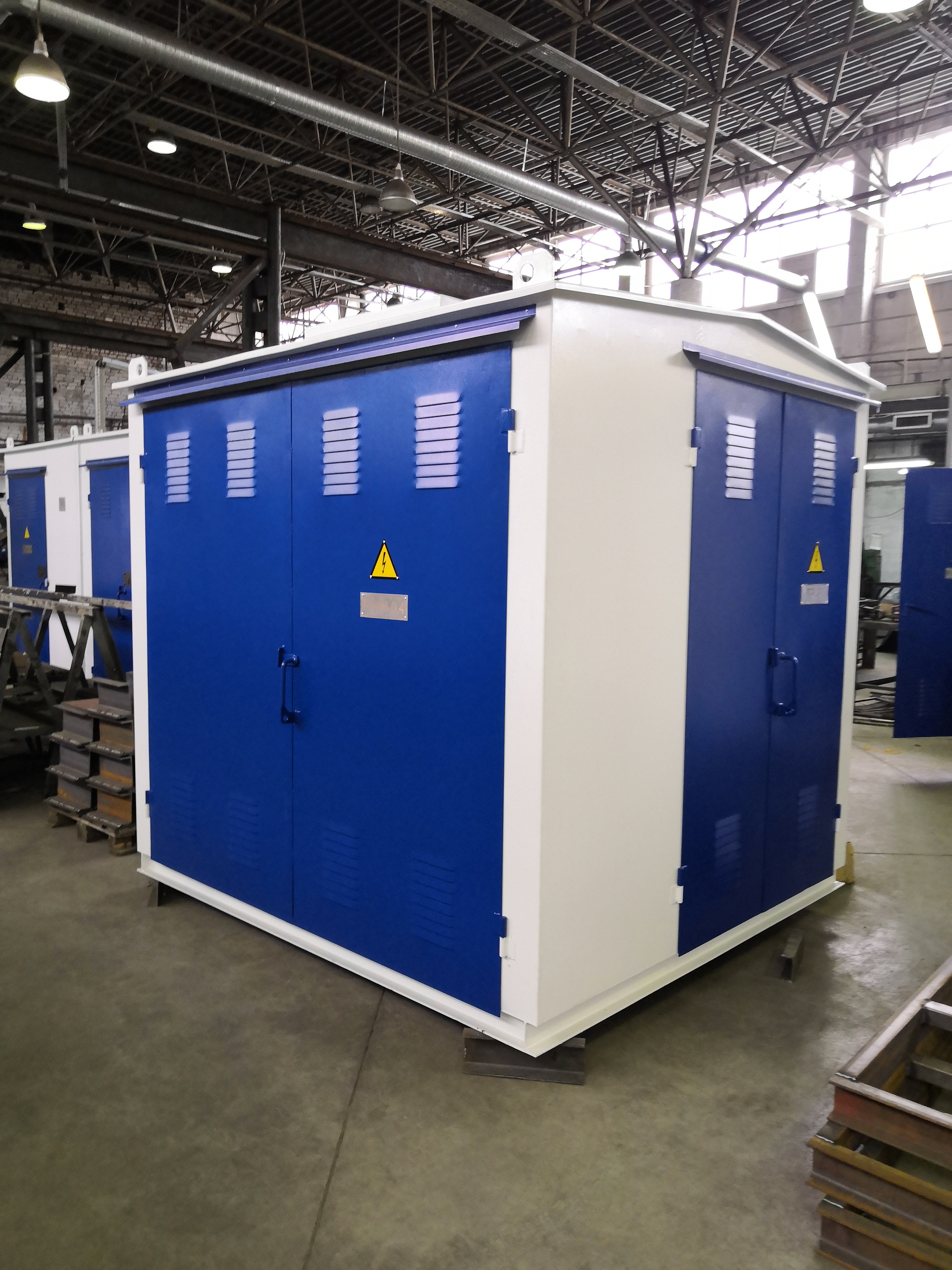

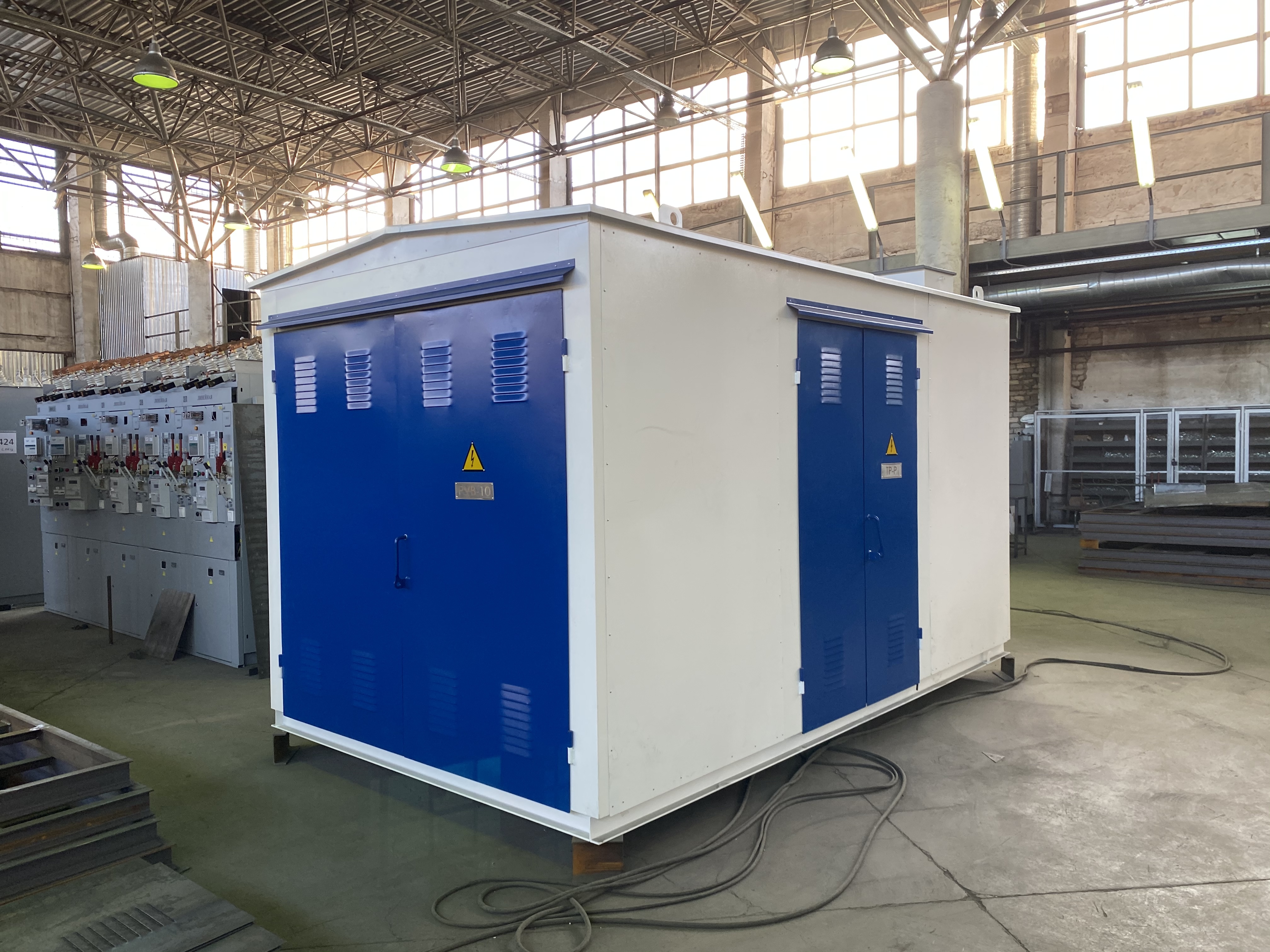

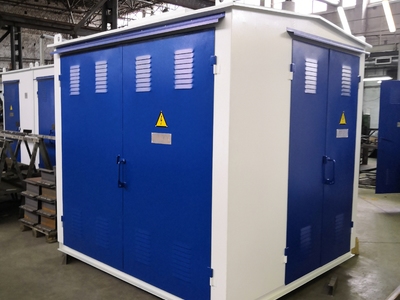

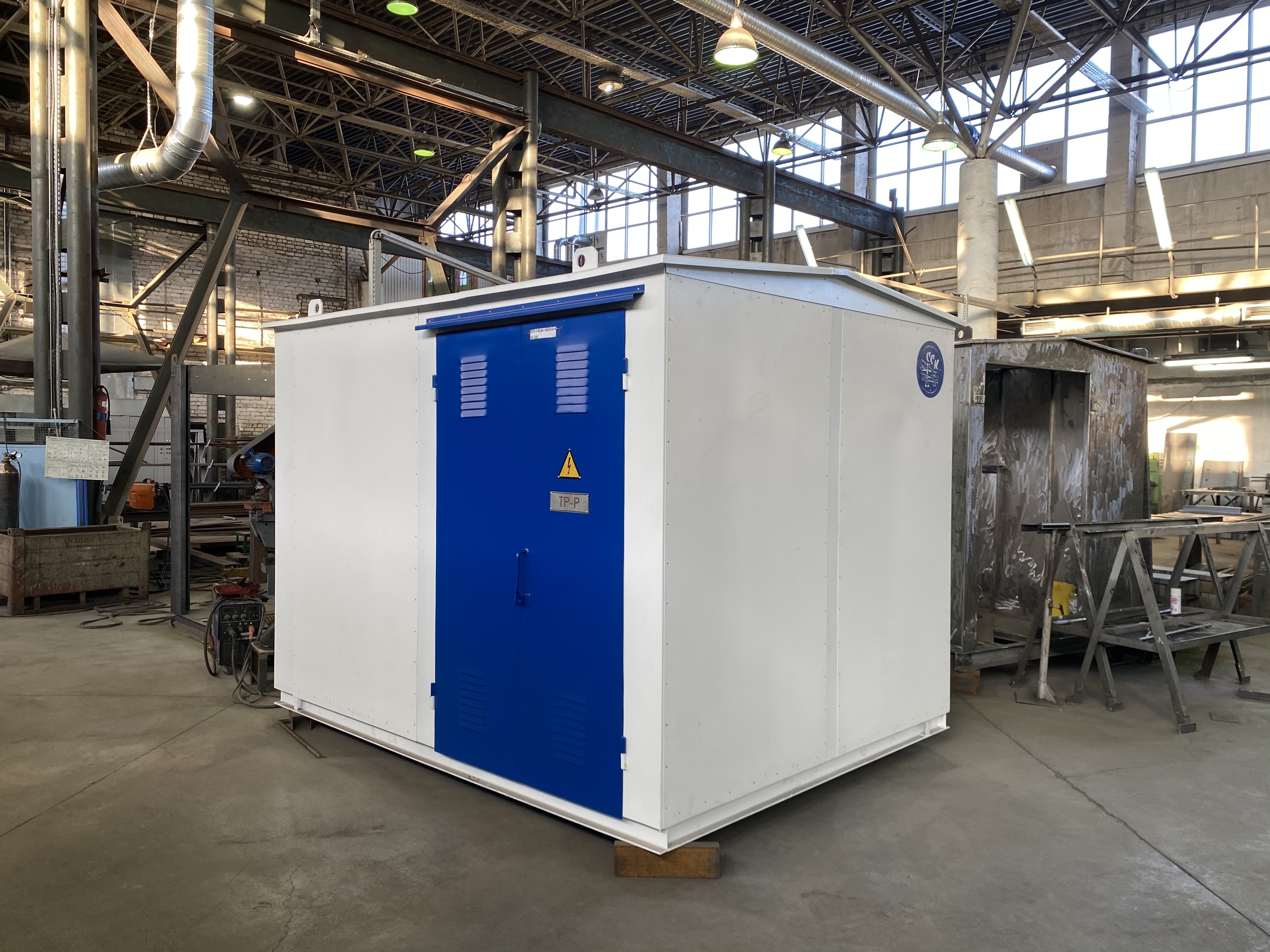

КТП (Комплектная трансформаторная подстанция)
КТП — трансформаторная подстанция, повышающая или понижающая напряжение в сети переменного тока. Кроме того, одной из основных задач этого оборудования считается распределение электроэнергии по системам электроснабжения потребителей. Устройство позволяет избежать скачков напряжения, которые зачастую происходят во время передачи электрического тока.
Выпускаемые подстанции КТП 6-10 кв
|
наименование |
Мощность,кВА |
Габариты |
Оборудование на РУВ |
Оборудование на РУНН-04 |
|
КТПН-К(киоск) 6-10 кВ ввод кабельный,воздушный,совмещенный. без коридоров обслужив.. При наличие кор. обсл. размеры «Д» увеличив. |
25-630
250-630
1000 |
2350х2100х2380 (с монтажной панелью) 2350х2100-3300х 2480(зависит от кол. отходящих фидеров) 2350х2300х2380 |
Предохран.ПКТ
КСО-366 КСО298 RM-6
РЛНД |
НКУ-04 (ЩО-70, монтажная пан. ) с учетным оборудованием на вводе и отход. фидерах шкаф ШУО.
|
|
КТПН утепленная (сендвич) 6-10 кВ |
250-400 |
2400х3800х2690 |
RM-6 РЛНД |
НКУ-04 (ЩО-70, монтажная пан. ) с учетным оборудованием на вводе и отход фидерах, шкаф ШУО, шкаф ШСН, шкаф обогрева |
|
2КТПН 6-10 кВ ввод кабельный,воздушный,совмещенный Габариты «Ш»и»Д» зависят от количества КСО-366 в РУВ и ЩО-70 в РУНН |
250-630 |
3700(4700)х 6000(6800)х 2680 |
RM-6 КСО-366, КСО-298 РЛНД |
НКУ-04 (ЩО-70 с учетным комплексом на вводе и отход. Фидерах, Шкаф ШУО, шкаф ШСН, шкаф обогрева. |
